燃?xì)鈱?dǎo)熱油爐在石油樹脂化工生產中的應用
發布日期：2021-1-26
摘要：提出了導熱油系統運行的安全防范措施以及系統安全升溫曲線，解決了多套生產裝置共用一套供熱管網的技術難題，實現了各自裝置小循環溫度的精確控制，成功地在石油樹脂生產裝置內利用燃?xì)鈱?dǎo)熱油爐進行熱源供應，解決了石油樹脂生產過程中由于溫度因素造成的產品質量問題。
關鍵詞：燃?xì)鈱?dǎo)熱油爐；氫化三聯苯；導熱油；石油樹脂
隨著我國石油化工產業的快速發展，燃?xì)鈱?dǎo)熱油爐供熱系統在我國已得到廣泛應用, 而傳統的石油樹脂生產企業多數仍采用燃煤蒸氣爐供熱，由于石油樹脂熱聚合以及溶劑脫除溫度在 240 ～ 290℃左右，其工作溫度很難達到其工藝要求，在生產過程中往往由于管道線路長冷凝水排放不暢而降低了系統溫度，造成產品軟化點偏低、色相惡化等質量問題，而利用導熱油加熱與利用蒸汽加熱相比較有加熱均勻、操作簡單、安全環保、節約能源、控溫精度高、操作壓力低等優點，可以很好解決由于溫度波動造成的石油樹脂產品質量的問題，為此燃?xì)鈱?dǎo)熱油爐供熱系統的推廣使用尤為重要。
1 高溫導熱油爐的供熱
有機熱載體導熱油爐是以煤、重油、輕油、可燃?xì)怏w、其他可燃材料為燃料，利用有機熱載體—導熱油作為傳熱介質在爐中加熱后，利用高溫導熱油泵進行液相循環將加熱后的導熱油輸送到用熱設備，再由用熱設備出油口回到導熱油爐加熱, 形成一個完整的循環加熱系統。
導熱油爐系統的組成
導熱油供熱系統由導熱油系統，燃燒系統，爐控制系統三大部分組成。
導熱油爐的供熱特點
導熱油爐的特點與蒸汽鍋爐相比，一般可節能 50%左右。 導熱油爐是閉路循環，出油溫度和回油溫度只差 20 ～ 30 ℃，而蒸汽鍋爐加入的是冷水，把冷水加熱變成蒸汽去加熱用熱設備，蒸汽變?yōu)?60 ～ 70 ℃的冷凝水排出。 能在較低的運行壓力下，獲得較高的工作溫度，具有低壓、高溫的技術特性。 可實現在各個等級負荷下，熱效率均能保持在最佳水平。 具有完備的運行控制和安全監測裝置，操作方便、安全可*。 閉路循環，液相輸送熱能，熱損失小，節能效果顯著，運行成本低。 爐墻散熱損失小和精確的溫度調節，滿足不同用戶的要求。燃煤蒸汽爐燃燒時有煙霧煙塵冒出，成為污染的重要來源；另外煤渣燃燒不充分，能源浪費極為嚴重。
2 導熱油管網系統

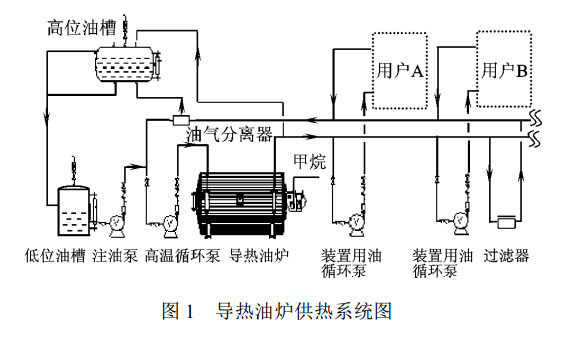

目前國內石油樹脂生產企業，所采用的導熱油系統基本由膨脹槽、低位儲油槽、熱油循環泵、注油泵、油氣分離器以及過濾器等組成 1 。其流程如圖 1 所示。
從以上供熱系統來看，導熱油供熱為大的循環系統，不同的用戶采用各自的小循環，采用此方式，能更好的利用單臺導熱油爐給多個用戶供熱。另外，各自的用戶可以根據用戶需熱量的大小，單獨進行精確的溫度調整控制，不受大的供熱系統溫度過高的影響，更有利于裝置平穩操作。另外根據多年實際生產狀況，在導熱油主循環線的末端增加過濾器，可以將系統內碳化物及時過濾掉，確保導熱油系統長周期運轉。
傳熱介質的選型

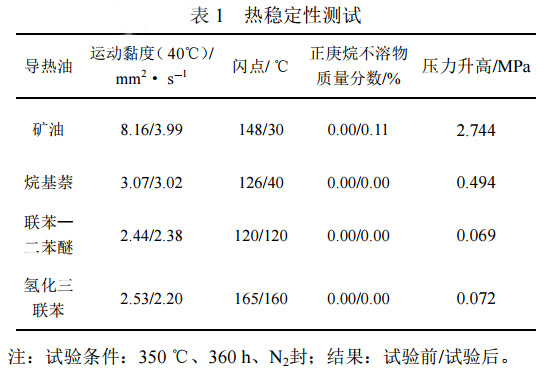

有機傳熱介質的選擇, 關系到有機熱載體油爐的運行安全、經濟效益及熱轉換效率，因此，應嚴格選擇。作為傳熱介質的導熱油備受關注，導熱油包括礦油和合成油，合成油常見的有烷基萘、烷基苯、烷基聯苯、二芐甲苯、氫化三聯苯等 2 。經過對礦油和部分合成油進行熱穩定性試驗（熱穩定性是指導熱油在加熱時發生分解和聚合，油的酸值和黏度發生變化或產生輕質成分和氣體，或生成重質成分的性能），部分試驗數據如表 1 所示。
從以上數據可以看出合成油的熱穩定性比礦油優越得多，其中聯苯—二苯醚與氫化三聯苯的熱穩定性較好，礦油的熱安定性差，它只能用于 250 ℃以下用戶使用；而合成導熱油可用于 250 ～ 350 ℃。氫化三聯苯是三聯苯部分加氫的產品，其特點是熱穩定性好、液相使用溫度高、凝固點低（<－25 ℃）、餾分重（330 ～ 420 ℃）、蒸氣壓力低等，在高溫液相使用時，有操作壓力低的明顯優點，石油樹脂熱聚合以及溶劑脫除系統的工藝溫度要求為 240 ～ 290 ℃，裝置最高使用溫度遠低于 330 ℃，中國石油大慶石化公司熱電廠使用蘇州東�；S生產的氫化三聯苯導熱油，使用效果一直很好。
導熱油爐設備選型及安裝
導熱油爐的設計制造必須遵守有機熱載體爐安全技術監察規程，GB/T17410 2008 有機熱載體爐中相應要求。根據石油樹脂裝置用熱的特點，選擇節能油爐型號和油爐的臺數。首先要正確地確定總的熱負荷，其大小應根據生產、采暖的每小時最大耗熱量，并且還要考慮同時使用系數、管網熱損失（管網阻力損失）和節能油爐房自用熱量等因素。另外要根據燃料情況，有針對性地選擇合適的節能鍋爐燃燒設備，每種燃燒設備對燃料的適應性都是有一定限度的，如果所選的燃燒設備不合適，則會影響節能油爐的使用效果，同時選用的導熱油爐是符合當?shù)丨h(huán)保指標要求的節能油爐。導熱油供熱系統工藝管道設計中，用熱設備應盡量*近加熱爐，這樣整個系統的存油量較少，升溫速度較快，消耗動力小。直管部分長度＞ 20 m，必須設置膨脹節，整個管路系統應盡可能減少閥門，以減少阻力和泄漏點，但每個循環單元進出口油管應安裝閥門，以控制導熱油的流量。所有管道全部用法蘭連接，其密封墊片采用不銹鋼金屬纏繞石墨墊圈，管道的焊接質量要高，不得有滲漏現象。
導熱油爐設備就位后，澆灌地腳螺栓，進行找正找平，然后緊固地腳螺栓。導熱油爐爐體與底座聯接處應布 10 ～ 20 mm 石棉繩，緊固聯接螺栓達到密封要求。導熱油爐爐體與爐座聯接后，必須用耐火磚砌筑，并用耐火澆注料與爐管密封，高過爐管 1 ～ 2 圈。
導熱油系統管道保溫

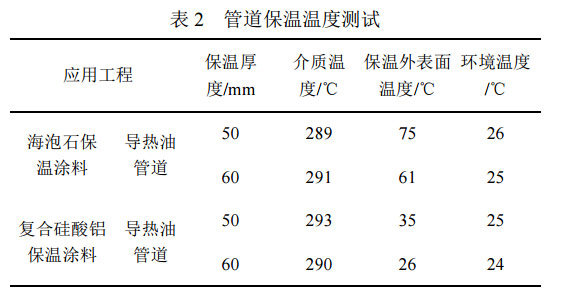

由于導熱油供熱管網溫度較高，如果保溫效果不好，則會出現嚴重的熱量損失，直接導致企業能源成本增加、經濟效益下降，而且由于車間溫度過高，造成工人工作環境差，為此選用何種保溫材料及其重要。采用兩種不同的保溫材料 3 ，測試保溫外表面溫度的部分?jǐn)?shù)據如表 2所示。
從以上數據可以看出，在基本相同的保溫條件下應用復合硅酸鋁保溫涂料可大大降低表面溫度，取得顯著的節能效果，并可改善工人的操作環境。同時也很大程度的降低了熱能的損耗，降低了企業的能源成本。
3 導熱油系統運行及安全防范
導熱油系統運行
導熱油系統運行，分為系統注油、升溫脫水、脫輕、排氣、裝置導熱油系統螺栓熱緊等步驟。首先利用注油泵將低位油槽內的導熱油向系統內填充導熱油，各系統高點排氣引油將系統填充滿，之后按一定的溫度階段進行逐步升溫，當溫度升至 150 ℃和 250 ℃時，對導熱油系統法蘭連接處進行兩次螺栓緊固。

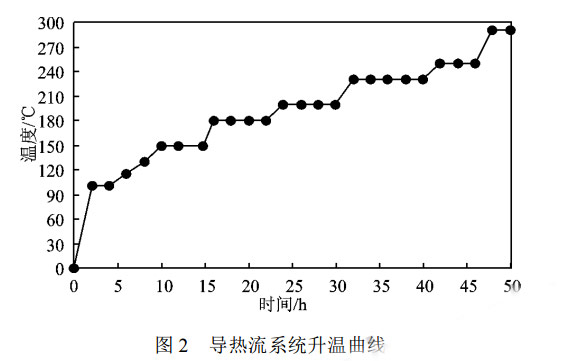

導熱油系統升溫一定要按階段緩慢進行，如果升溫過快，系統內的水份以及輕組分無法及時排出系統，會造成高位油槽由于氣相過多，造成高位油槽導熱油噴濺，嚴重時也能導致安全生產事故。下面給出了熱電廠多年使用的升溫曲線，如圖 2 所示。
導熱油系統安全防范
導熱油系統在使用過程中，一是要定期對其酸值、閃點、運動黏度以及殘?zhí)剂窟M(jìn)行檢測，當單項指標與標準比較超出 10%以上時，需要對其進行再生處理。二是定期對導熱油爐管進行清洗，由于導熱油在高溫下長周期運行，副反應產生的高沸物會積聚在管壁上、積累、增厚、焦化，不但影響傳熱，也會影響加熱流量，長期積累很可能導致管道堵塞，發生事故。三是定期對導熱油系統進行安全檢查，對所有管道、閥門以及法蘭等處進行全面的檢查，發現小的泄漏及時處理，另外生產裝置其他物料由于泄漏等原因滲入高溫導熱油管道保溫棉內的，發現后要及時更換保溫棉，防止由于管道溫度高造成保溫棉內發生陰燃引起火災事故。
4 結 語
經過試驗測試選出了優質的傳熱介質——氫化三聯苯作為熱媒，并提出了導熱油系統運行的安全防范措施以及系統安全升溫曲線，解決了多套生產裝置公用一套供熱管網的技術難題，實現了各自裝置小循環溫度的精確控制，成功的在石油樹脂生產裝置內利用燃?xì)鈱?dǎo)熱油爐進行熱源供應，既提高了樹脂產品的質量，降低了企業能源成本，也改善了工人的操作環境，為此燃?xì)鈱?dǎo)熱油爐供熱系統很值得在石油樹脂生產企業內進行廣泛的推廣。
