導熱油爐空預器工作原理

發布日期：2021-6-27

　　煙氣余熱回收途徑主要有兩種，一種是預熱工 作介質 ，一種是預熱空氣進行助燃 。預熱工作介質需占用較大的作業場地 ，預熱空氣助燃是一種相對較好的 方法。 目前蘇里格地區處理廠除某處理廠導熱油爐使用 空預器外 ，其余處理廠均無余熱回收裝置 ，通過對兩種 導熱油爐系統的運行情況進行分析 ，提出優化建議。

　　1 導熱油爐空預器工作原理

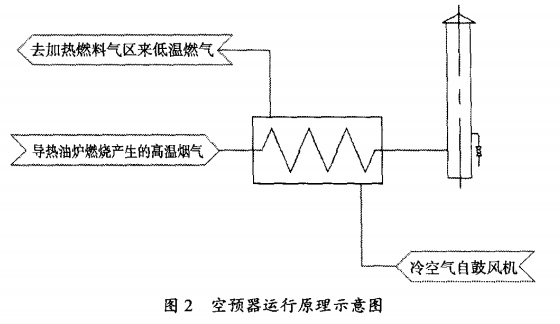

　　導熱油爐空氣預熱器利用尾部出口煙氣所 帶熱 能 ，通過熱管的超導傳熱 ，用來預熱鍋爐助燃空氣 �？� 氣預熱器采用重置放置形式 ，煙氣和空氣反向水平流 動形成氣一氣換熱 ，最大限度提高煙氣換熱效率�？諝� 預熱器由箱體、熱管束、中間隔板組成。箱體為兩側：一 側流動為煙氣 ，一側流動為空氣(見圖 2)。 空氣預熱器充分利用熱管傳熱速度快 ，換熱效率 高的特點 ，有效克服了氣體間換熱時換熱系數不高的 問題 。熱管兩端的外壁傳熱面積利用翅片可作適度擴 展 ，這樣處理 ，不僅強化 了管外傳熱 ，也有效 的減少了 換熱器 的體積和質量 ，節約了金屬耗材 ，可以得到一個 高性?xún)r(jià) 比的換熱器。同時，通過調整熱管加熱側和放熱 側的熱流密度 ，改變加熱側和放熱側的傳熱面積 ，可有 效避免流體對換熱器的酸露點腐蝕 ，提高設備使用壽 命 。

　　2 空預器應用情況 蘇里格某天然氣處理廠兩臺 2MW 導熱油爐使用 空預器對煙氣余熱冷凝 回收 ，就是利用高溫含水蒸氣 的煙氣對導熱油爐的助燃空氣進行加熱 ，即提高 了混 合燃料氣 的溫度 ，又回收了廢氣 中的余熱，整體提高其 燃燒效率。
